Turbo XT 8088 - загрузка с USB Flash и CF карты

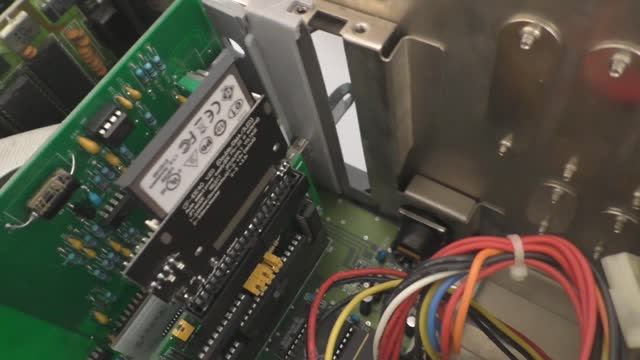

Плата расширения Magic USB Drive ISA 8 бит для XT/AT: https://e1magic.ru/xt_at_usb Плата расширения XT-CF-Lite Rio444 Mod 2020-21 https://www.phantom.sannata.org/viewtopic.php?t=46108 - последние прошивки https://phantom.sannata.org/viewtopic.php?t=37279 - описание как настраивать плату CPU: AMD P8088-1 10 Mhz (TURBO - 4.77 Mhz) (на чипе логотип AMD и INTEL 1978) Math Coprocessor: Intel 8087-2 8 Mhz (с золотыми контактами) Motherboard: ARC M10 PLUS (American Research Corporation Personal Computer Model-10 PLUS) ARC-8088 BIOS Vrrsion 2.00 - С ЭТИМ BIOS PC МОЖЕТ РАБОТАТЬ С ДИСКЕТАМИ ТОЛЬКО 360 Kb ИЛИ 720 Kb РАЗМЕРОМ (можно подключить до 4 FDD устройств) RAM: 640 Kb DIN 6 (XT клавиатура) DIN 6 - PS/2, DIN 6 AT клавиатура адаптер ISA 1: (ISA 8) Magic USB Drive ISA 8 бит для XT/AT USB 3.0 SanDisk 16 Gb OS : MS-DOS 6.22 (Диск C: в DOS) ISA 2: (ISA 8) XT-CF Lite V4.2 (XTIDE) - XT-CF-Lite Rio444 Mod 2020-21 1 IDE: IDE MASTER: SMART CF (CF-IDE40 V.EO) 1 CF-50P: CISCO 256MB 16-3574-02 SSFD256SMF2P2M001 OS : MS-DOS 5.00 (Диск D: в DOS) ISA 3: (ISA 8) Sound Card: Replica 0f 1991 Ad Lib ISA 5: (ISA 16) GDT8973B (FDC8973 GINJET) 1 IDE (40) 1 FDD FDD1: FDD 3.5" 1.44 MB - Floppy Drive Mitsumi D359T2 (Диск A: в DOS) Mitsumi D357P2(69-2260)A - адаптер для дисковода гибких дисков 34 pin Позволяет преобразовать разъем плоского кабеля дисковода для 5,25-дюймовых дисков в разъем дисковода для 3,5-дюймовых дисков Перемычка на контакте 34 предназначена для переключателя XT/AT cстоит в AT FDD2: FDD 5.25" 1.2 MB - Floppy Drive Fujitsu M2553K83B (Диск B: в DOS) ISA 6: (ISA 8) Precision IO CARD: COM, LPT - микросхемы HM83450 HM82C11C (1990) 1 COM COM - PS/2 мышь адаптер с активным питанием 1 LPT LPT - Covox Sound ISA 7: (ISA 16) Intel 8∕16 LAN Adapter - 10 BaseT Ethernet Adapter (1993) ISA 8: (ISA 16) VGA: REALTEK Video Graphic Adaptor BIOS Version 3.E01 512k DRAM (1994) БП: AT Enhance 230 WATT (+5V-23A -5V-0.5A +12V-9.0A -12V-0.5A)
