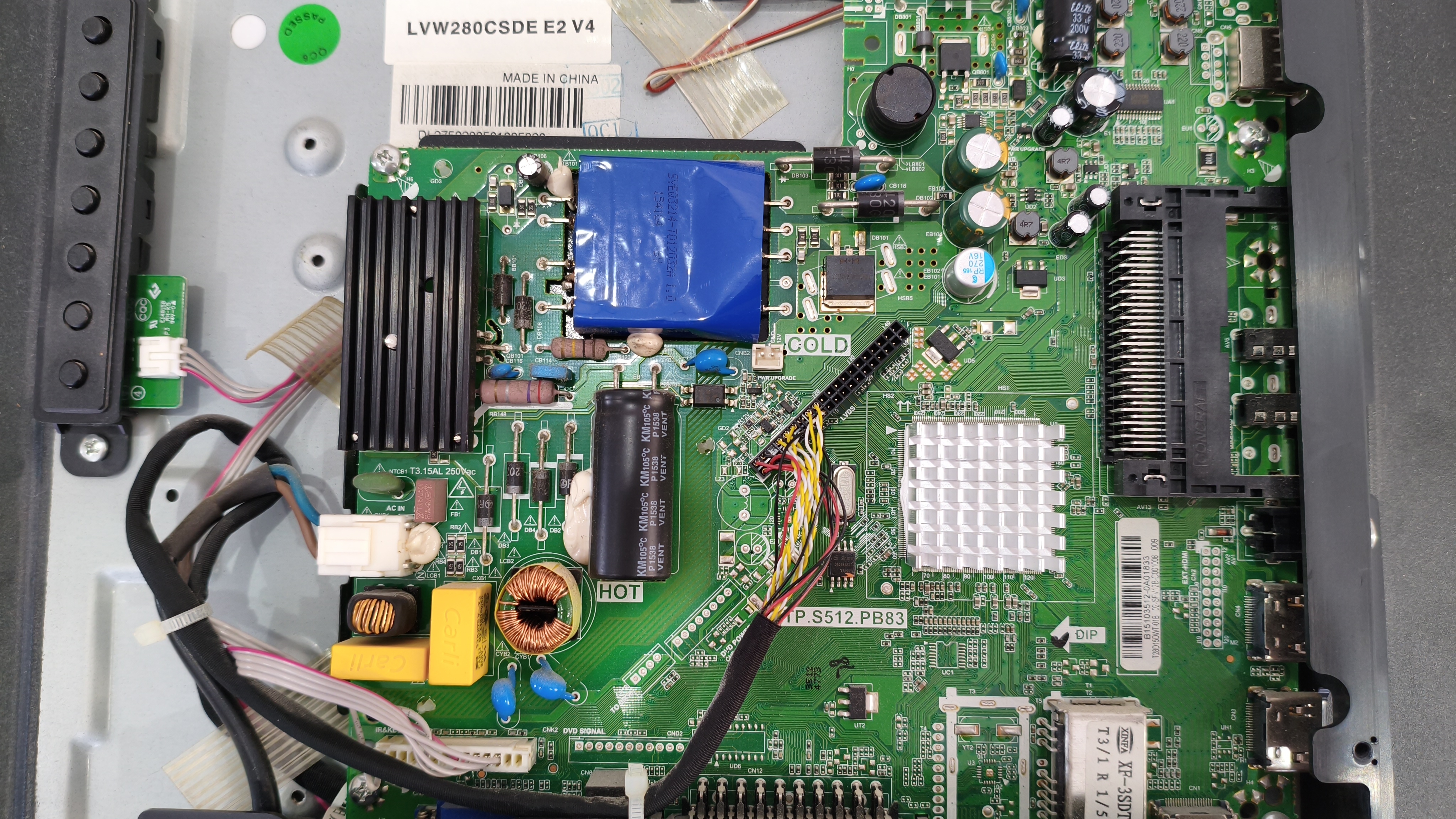

TP.S512.PB83. Ограничение тока подсветки.
Ограничение тока подсветки является важным аспектом проектирования электронных устройств, особенно тех, которые используют светодиодные панели или дисплеи. Светодиоды имеют ограниченный рабочий диапазон напряжения и тока, превышение которого может привести к повреждению компонентов. Вот несколько методов ограничения тока подсветки: ### Методы ограничения тока #### 1. Резистор последовательного включения Самый простой способ ограничить ток — включить резистор последовательно с источником питания и светодиодом. Ток рассчитывается по закону Ома: $$ I = \frac{V_{supply} - V_{LED}}{R} $$ Где: - $V_{supply}$ — напряжение питания, - $V_{LED}$ — прямое падение напряжения на светодиоде, - $R$ — сопротивление резистора. Пример расчета: Допустим, мы используем источник питания 5 В и светодиод с падением напряжения 3 В. Для ограничения тока до 20 мА нужен резистор сопротивлением: $$ R = \frac{5\,V - 3\,V}{20\,mA} = 100\,\Omega $$ #### 2. Использование стабилизаторов тока Для точного управления током используются специализированные микросхемы-стабилизаторы тока. Они обеспечивают постоянный ток независимо от изменений нагрузки или напряжения питания. Примеры таких микросхем включают LM317, AAT3422 и др. #### 3. ШИМ-модуляция Широтно-импульсная модуляция (ШИМ) позволяет регулировать яркость подсветки путем изменения скважности импульсов постоянного тока. Это эффективно снижает средний потребляемый ток и обеспечивает плавное управление яркостью. ### Выбор метода Выбор метода зависит от требований проекта: - **Простота**: Если точность не критична, достаточно простого резистивного решения. - **Эффективность**: Если важна энергоэффективность, лучше использовать ШИМ. - **Постоянство тока**: Для стабильного тока при изменении условий эксплуатации рекомендуется применять стабилизатор тока. Таким образом, ограничение тока подсветки — важный этап проектирования, обеспечивающий надежность и долговечность устройства.
