Подключаем караоке микрофон к зеркалке DSLR

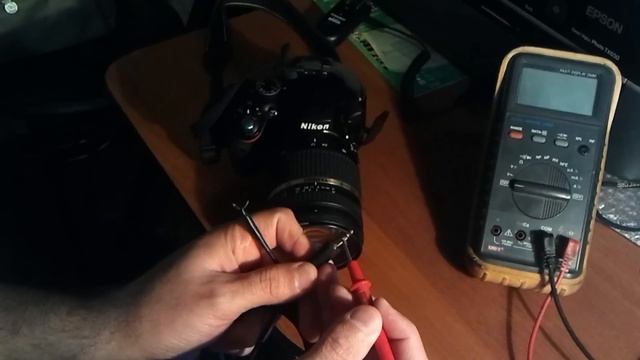

В обзоре показаны примеры подключения к зеркальной камере: 1) динамического, направленного "караоке" микрофона, в обход питающего напряжения камеры; 2) произведён замер питающего напряжения микрофонного входа DSLR NikoN D5100; 3) подключение 3х контактного электретного микрофона МКЭ-3 без дополнительно фантомного питания и переделок. Схема распайки в описании. Переделываем динамический микрофон, паяем конденсатор в разрыв сигнального провода: 1) Отпаять центральную жилу провода от динамической головки. 2) На место отпаянного провода подпаять конденсатор (1-10 мкф, напряжением до 16V) минусовым выводом к динамической головке. 3) К плюсовому выводу конденсатора подпаять отпаянную центральную жилу. Всё, переделка готова к работе совместно с зеркальной камерой. =========================================================== Подключаем электретный 3х контактный микрофон. Микрофоны МКЭ-3 производились с проводами разных цветовых исполнений: 1) Земля он же плюс питания +4,5V (синий, чёрный, зеленый) 2) Выход он же сигнальный провод (белый, жёлтый, оранжевый) 3) Минус питания -4,5V (красный, коричневый) Подключение: 1) Импортый капсюль имеет 2 вывода, соотв. делаем два вывода из трёх на МКЭ-3. Для этого, минус питания микрофона (красный или коричневый) провод, соединяем с сигнальным (белым, жёлтым или оранжевым) проводом в один провод, затем припаиваем его к земле миниджека. 2) (синий, чёрный или зеленый) провод, припаять к центральному контакту моно миниджека, в случае стерео подключения, припаять к двум центральным контактам миниджека паралельно. При правильном подключении, микрофон с камерой работает сразу.
