[НИП-Склад] 06 Ручной расчет прогона в Excel | Верификация SCAD + подбор сечения по ГОСТ

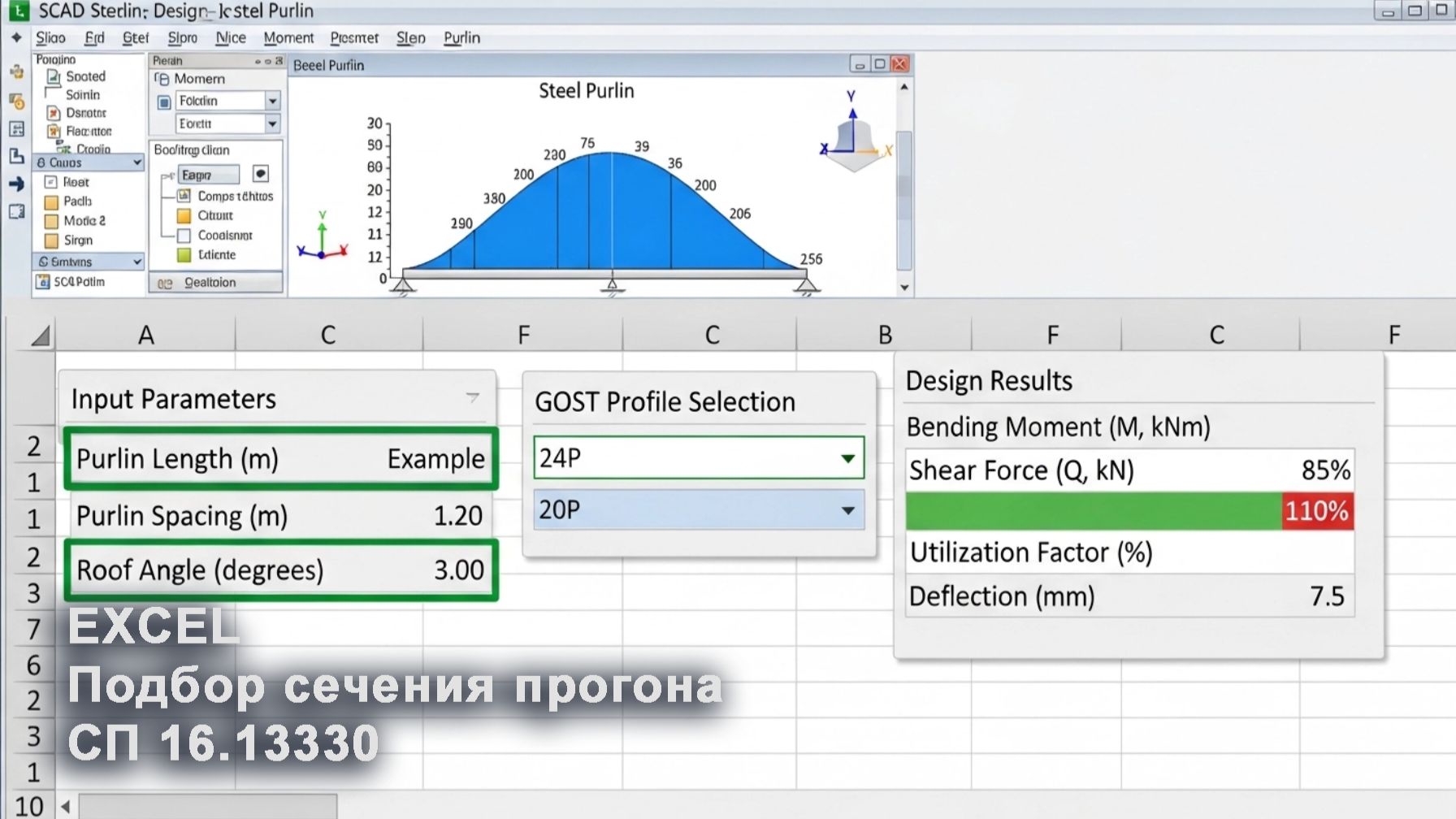

В этом выпуске мы переходим от моделирования к конкретным цифрам и выполняем ручной расчет и подбор сечения прогона покрытия. Вы узнаете, как создать удобный калькулятор в Excel, который автоматически подбирает характеристики профилей из ГОСТ 8240-97, считает усилия (M, Q), проверяет прочность, устойчивость и прогиб по СП 16.13330. Мы наглядно сравниваем результаты ручного счета с выводом SCAD и добиваемся полной сходимости, что является лучшей проверкой правильности расчетной модели. Тайм-коды: 00:00 - Введение и задача урока 00:51 - Обзор подготовленного Excel-файла с ГОСТ и СП 02:02 - Ввод исходных данных: длина, шаг, угол наклона прогона 03:12 - Создание выпадающего списка профилей (ВПР) и автоматический подбор характеристик 06:53 - Выбор марки стали и расчетных сопротивлений 08:51 - Сбор и расчет нагрузок (нормативные и расчетные) 11:36 - Определение усилий в прогоне (Момент, Поперечная сила) 12:46 - Сравнение результатов ручного счета с SCAD (полная сходимость!) 14:30 - Проверка сечения в SCAD и анализ коэффициентов использования 15:57 - Ручная проверка прочности по моменту и поперечной силе в Excel 17:40 - Учет косого изгиба и проверка устойчивости 20:10 - Расчет и проверка прогиба по нормам 23:49 - Подбор более экономичного сечения (20П) и итоговая проверка 25:17 - Настройка условного форматирования в Excel для наглядности 27:05 - Заключение и план по расчету балки и колонны Ссылка на таблицу: https://disk.yandex.ru/d/L3XpEQprA5ltug 📌 Подписывайтесь на канал, чтобы не пропустить новые уроки по TEKLA Structures и BIM-моделированию! Методички Школа ТИМ: https://nip-school.ru/bim Методички ТИМ Старт: https://nip-school.ru/start Группа НИП: https://nip-group.ru - Заказ BIM-Проектов - Заказ BIM-Внедрений - Система управления плагинами NIPGIT - Систему управления проектами NIPDESK - Система контроля качества NIPCHECK Школа НИП: https://nip-school.ru - Онлайн уроки TEKLA Structures - Онлайн уроки SCAD Office - Онлайн уроки Лира САПР - Онлайн уроки AutoCAD - Онлайн уроки BIM-Проектирования Сообщества: Ютуб НИП: https://www.youtube.com/channel/UCZgwzO2r4hd-H34xHJANKVg Дзен НИП: https://zen.yandex.ru/id/622fb887f606de505eaf5fdd Телега НИП: https://t.me/nipgroup Запросы и заявки: Запросы на проектирование: info@nip-ivanovo.ru Запросы на рекламу: sale@nip-ivanovo.ru Запросы на онлайн курсы: support@nip-school.ru #ГруппаНИП #ШколаНИП #ШколаТИМ
В этом выпуске мы переходим от моделирования к конкретным цифрам и выполняем ручной расчет и подбор сечения прогона покрытия. Вы узнаете, как создать удобный калькулятор в Excel, который автоматически подбирает характеристики профилей из ГОСТ 8240-97, считает усилия (M, Q), проверяет прочность, устойчивость и прогиб по СП 16.13330. Мы наглядно сравниваем результаты ручного счета с выводом SCAD и добиваемся полной сходимости, что является лучшей проверкой правильности расчетной модели. Тайм-коды: 00:00 - Введение и задача урока 00:51 - Обзор подготовленного Excel-файла с ГОСТ и СП 02:02 - Ввод исходных данных: длина, шаг, угол наклона прогона 03:12 - Создание выпадающего списка профилей (ВПР) и автоматический подбор характеристик 06:53 - Выбор марки стали и расчетных сопротивлений 08:51 - Сбор и расчет нагрузок (нормативные и расчетные) 11:36 - Определение усилий в прогоне (Момент, Поперечная сила) 12:46 - Сравнение результатов ручного счета с SCAD (полная сходимость!) 14:30 - Проверка сечения в SCAD и анализ коэффициентов использования 15:57 - Ручная проверка прочности по моменту и поперечной силе в Excel 17:40 - Учет косого изгиба и проверка устойчивости 20:10 - Расчет и проверка прогиба по нормам 23:49 - Подбор более экономичного сечения (20П) и итоговая проверка 25:17 - Настройка условного форматирования в Excel для наглядности 27:05 - Заключение и план по расчету балки и колонны Ссылка на таблицу: https://disk.yandex.ru/d/L3XpEQprA5ltug 📌 Подписывайтесь на канал, чтобы не пропустить новые уроки по TEKLA Structures и BIM-моделированию! Методички Школа ТИМ: https://nip-school.ru/bim Методички ТИМ Старт: https://nip-school.ru/start Группа НИП: https://nip-group.ru - Заказ BIM-Проектов - Заказ BIM-Внедрений - Система управления плагинами NIPGIT - Систему управления проектами NIPDESK - Система контроля качества NIPCHECK Школа НИП: https://nip-school.ru - Онлайн уроки TEKLA Structures - Онлайн уроки SCAD Office - Онлайн уроки Лира САПР - Онлайн уроки AutoCAD - Онлайн уроки BIM-Проектирования Сообщества: Ютуб НИП: https://www.youtube.com/channel/UCZgwzO2r4hd-H34xHJANKVg Дзен НИП: https://zen.yandex.ru/id/622fb887f606de505eaf5fdd Телега НИП: https://t.me/nipgroup Запросы и заявки: Запросы на проектирование: info@nip-ivanovo.ru Запросы на рекламу: sale@nip-ivanovo.ru Запросы на онлайн курсы: support@nip-school.ru #ГруппаНИП #ШколаНИП #ШколаТИМ
