Использование DrawReference позволяет объединить в одном «Исполнении»

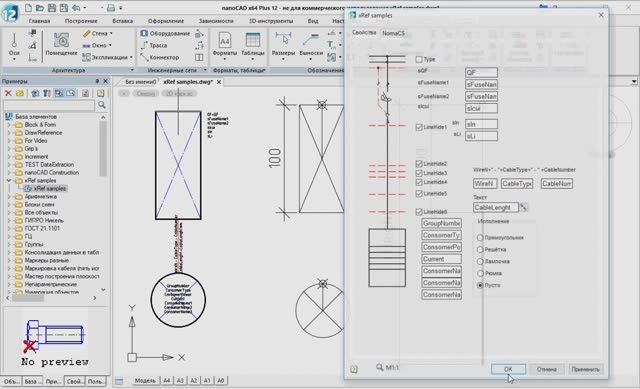

MechWizard & DrawReference Использование DrawReference позволяет объединить в одном «Исполнении» несколько разных, в том числе и непараметрических видов. 00:00 Открываем объект БД на редактировании в MechWizard 00:05 В объекте имеем несколько видов VFront 00:11 Исполнение «xRefSample» имеет , в качестве строки описания ссылки на другие исполнения 00:21 Верхняя часть «vVerh» и Нижняя часть «vNiz» непараметрические виды 00:40 Исполнение vidLine “vidLine” параметрический вид, который, в нашем случае просто соединяет два исполнения. Назовём их условно: «Круг» и «Прямоугольник» 01:09 Проверяем работу объекта. Скачать пример отсюда: https://cloud.mail.ru/public/V6Vo/cuJQHJB7k
